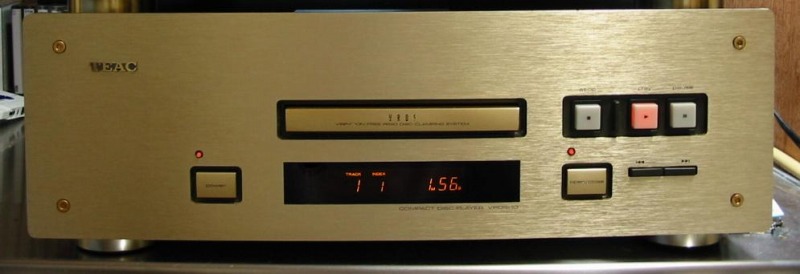

フロントパネル
画像拡大TEACお得意のVRDSメカを採用したCDプレーヤーで、
コード年代測定法によると1993年製の物のようです。
VRDSメカはディスクを大慣性のターンテーブルに固定することで、
ディスク回転の際の振動をシャットアウトし、さらに
ディスクの反りやゆがみを矯正するものです。
デザインはいかにも高剛性を目指したといった印象を受けます。
操作ボタンは本当に基本的なものしかありません。必要最低限です。
リモコンを使えばもっと機能があるはずですが、諸般の事情で
持っていません。いつかは入手しようかと考えています。

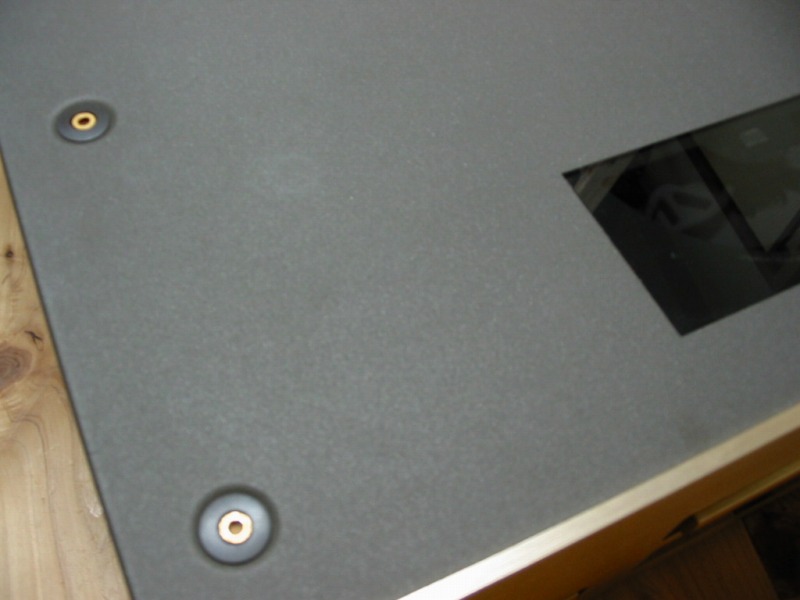

天板
画像拡大V-8030Sと同じように天板は六角穴付ビス11本で留められています。
右に見えるのはのぞき窓で、ターンテーブルの回転を見ることができます。

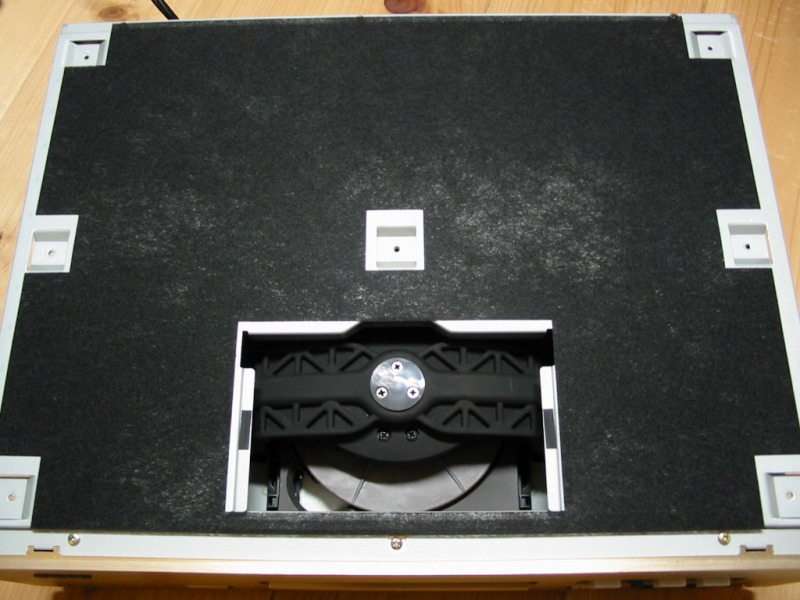

天板2
画像拡大天板を外すと更にもう1枚の鋼板で蓋がされていて、
その間に不織布(？)のシートがあります。

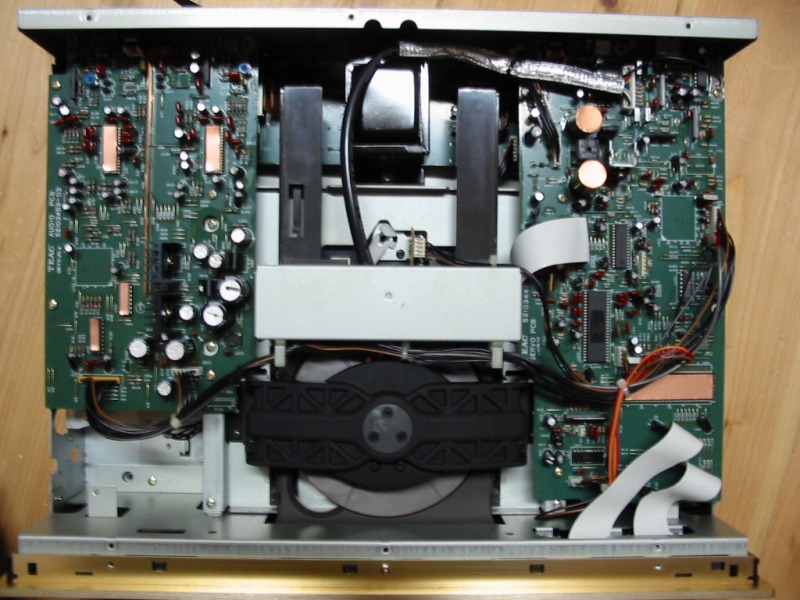

内部全景
画像拡大上から見て右側にアナログ系、中央にトランスとメカニズム。
左側にはデジタル形、制御系が納められています。

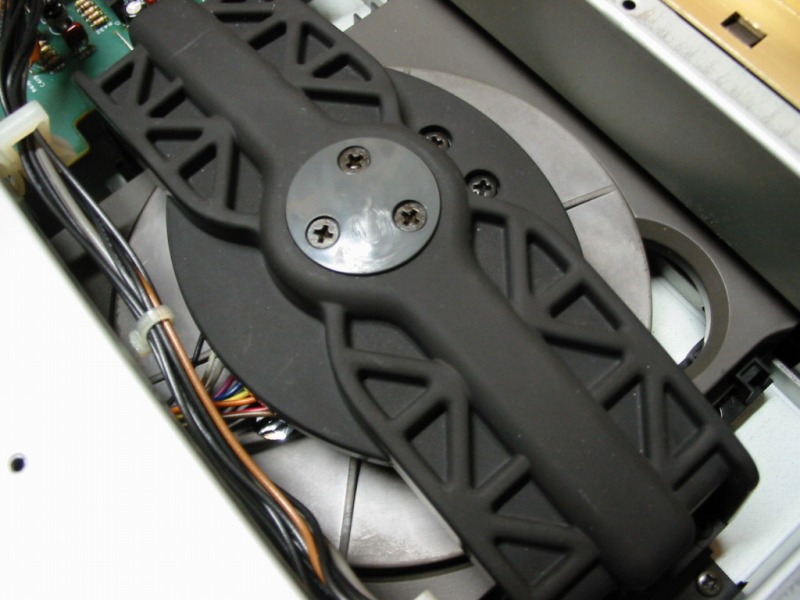

メカ
画像拡大これがVRDSメカです。ダイキャスト製のターンテーブル、
リブ構造のブリッジがしっかりした印象を受けます。
見た目からですが、ここらへんは上級機のVRDS-25と共通のようです。

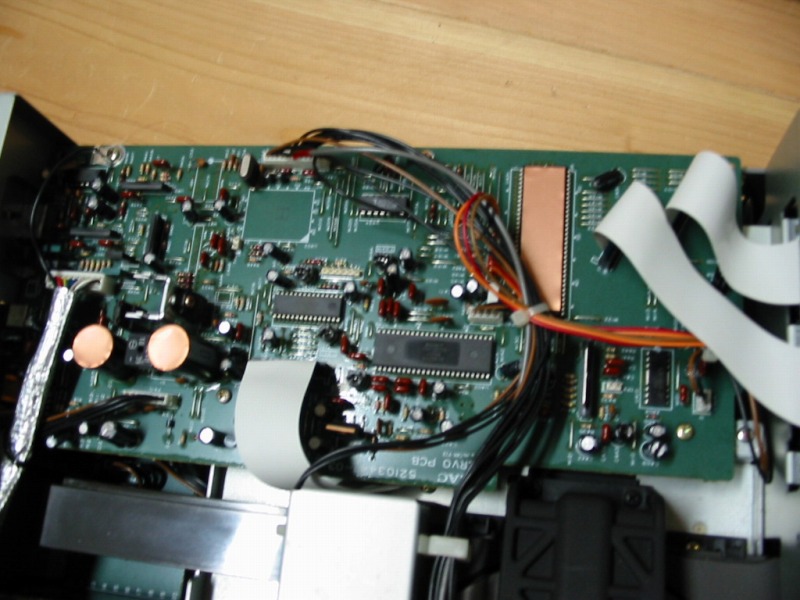

デジタル、制御基板
画像拡大いくつかのIC、コンデンサーには銅版が張られています。
左端のシールドされたケーブルはブラシレスモータ駆動用のようです。

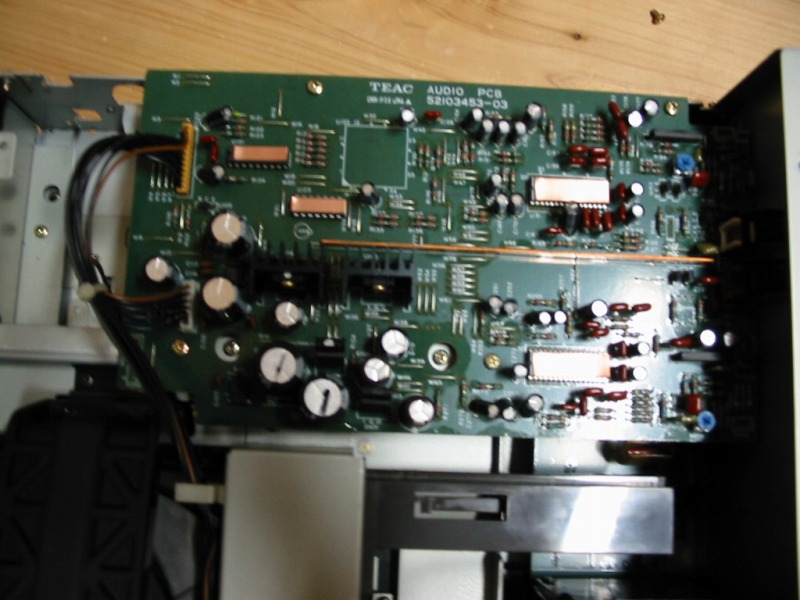

アナログ基板
画像拡大こちらもいくつかのICに銅版が張られています。

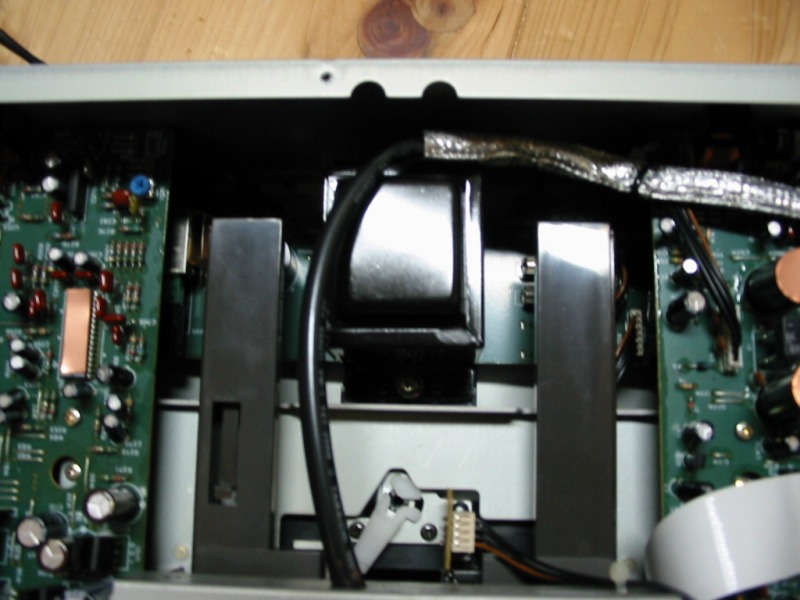

トランス
画像拡大トランス！

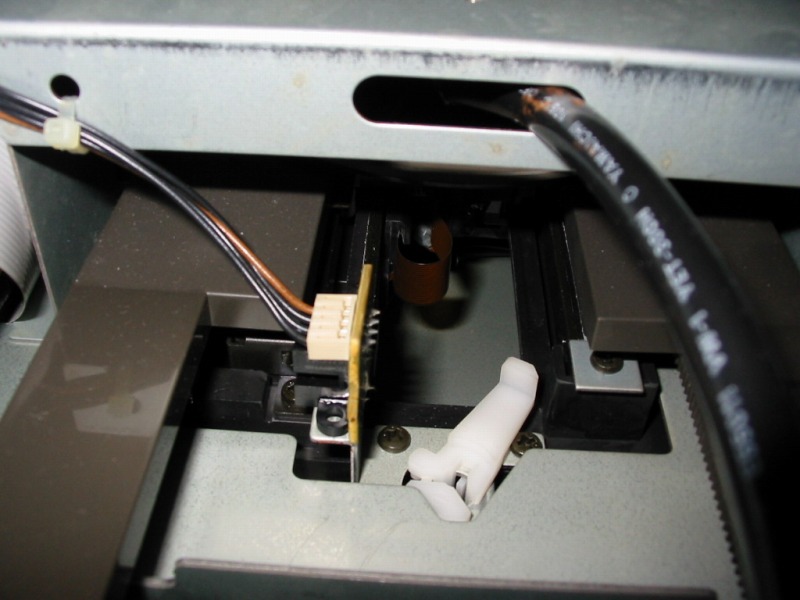

ピックアップ
画像拡大ピックアップはリニアモータ駆動になっているようです。

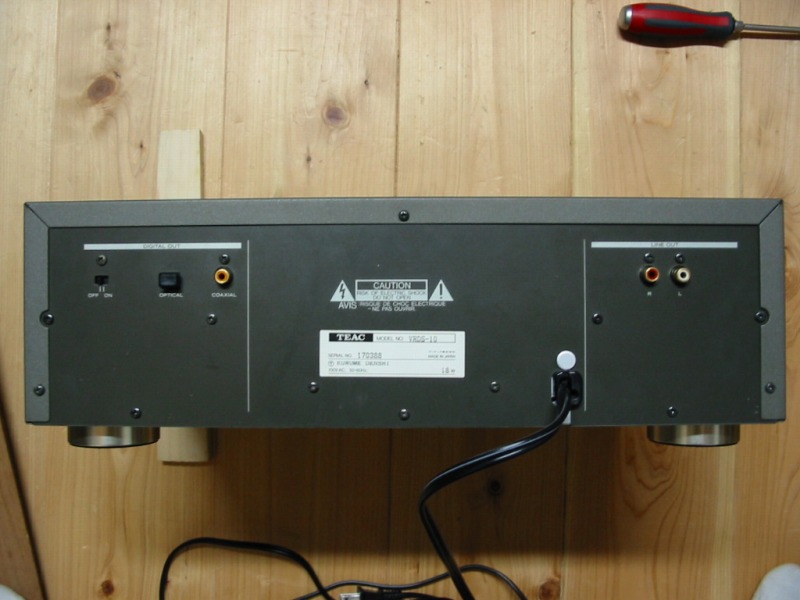

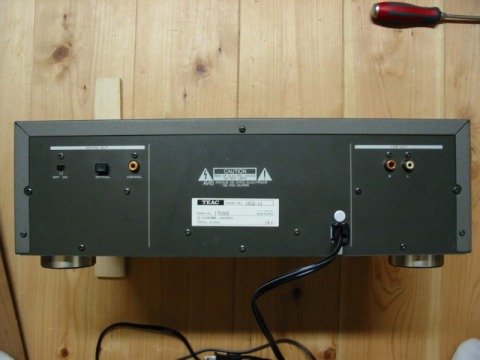

背面
画像拡大端子はアナログ、ON/OFF付のデジタル(同軸・TOS)の一般的なものです。

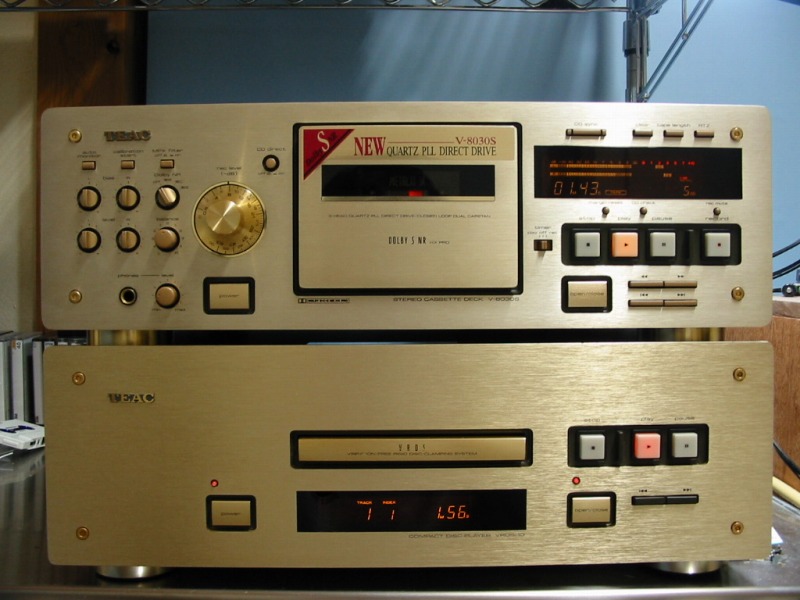

V-8030Sと
画像拡大私の持っているV-8030Sとデザインが統一された物になっていて良いです。
