概要 03年の10月に製作開始したバランス出力アンプです。回路基板は早い時期に完成していた のですが、ケースの作成は設計変更や、他のアンプに興味が移ったことなどで、かなり 遅れてしまいました。結果的に完成時点の今から見ると、回路は少々見劣りがする物に なってしまいました。 |
|

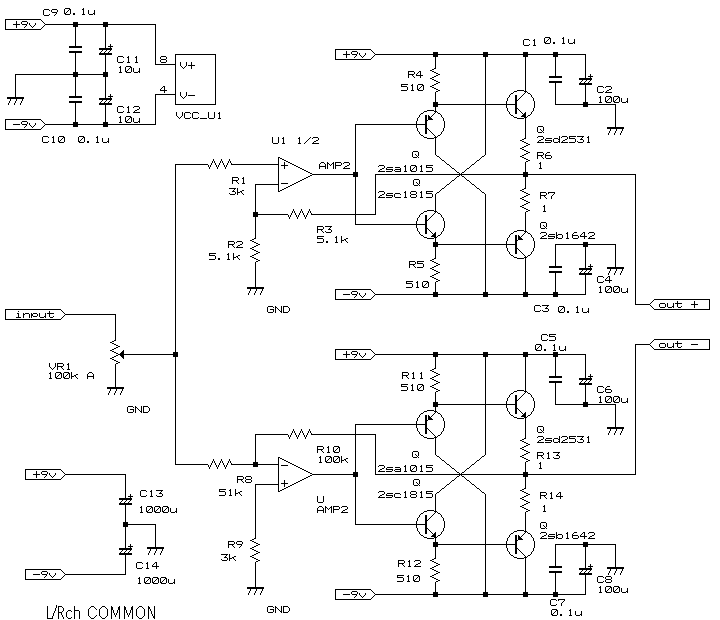

オペアンプの非反転増幅回路と反転増幅回路で、アンバランスの入力信号を
それぞれ2倍に増幅し、バランス信号を作ります。その後にダイヤモンドバッファ
で電流増幅を行う回路です。この回路は基本的な要素で出来ているので、
安定性があまり配慮されていません。改善するとすれば、
１ 終段のエミッタ抵抗を小さくする |
 |

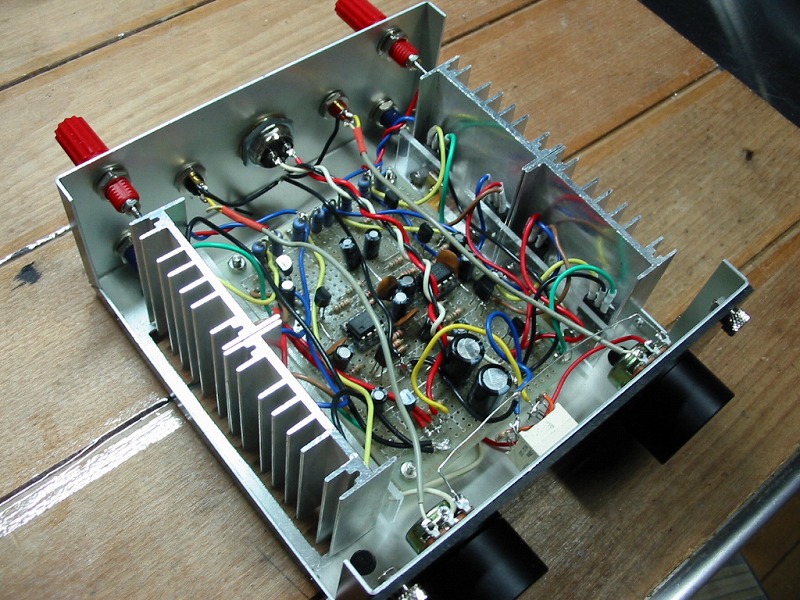

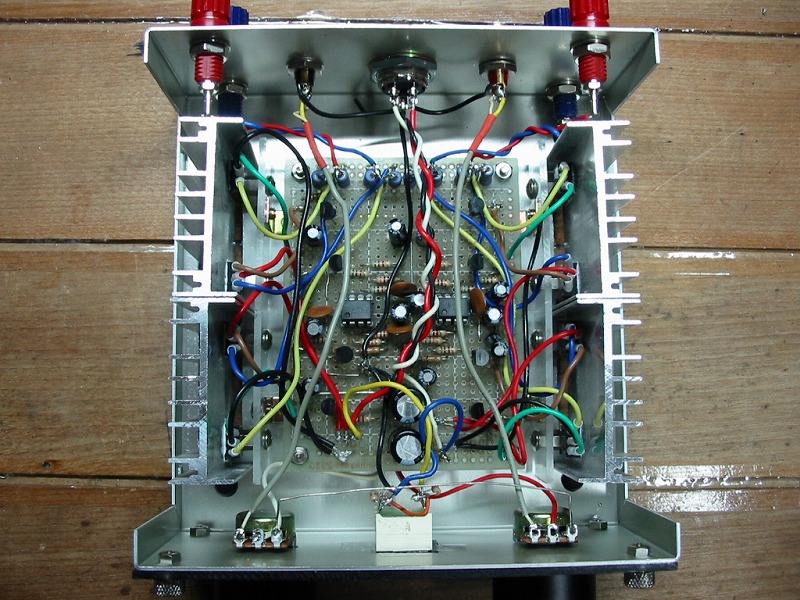

| 中央に回路基板、左右2個ずつ秋月で安売りしているヒートシンクを配置。 左右対称形になっています。各ヒートシンクには2SB1642と2SD2531が各1つ ずつ付けられています。 |
 |

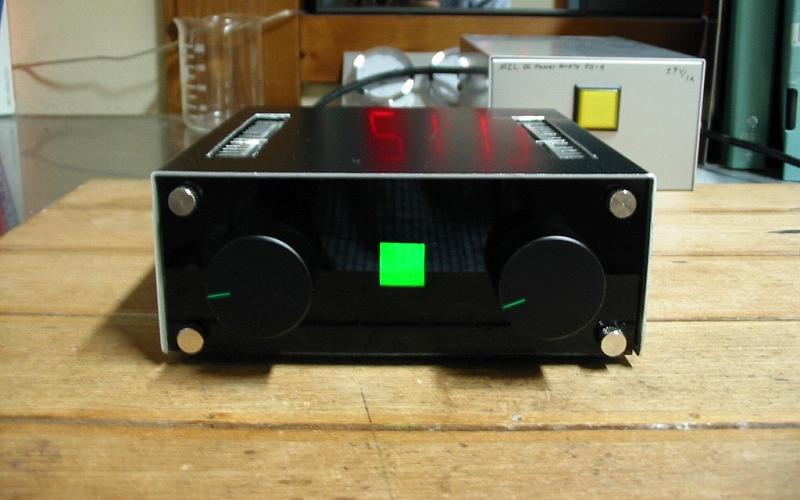

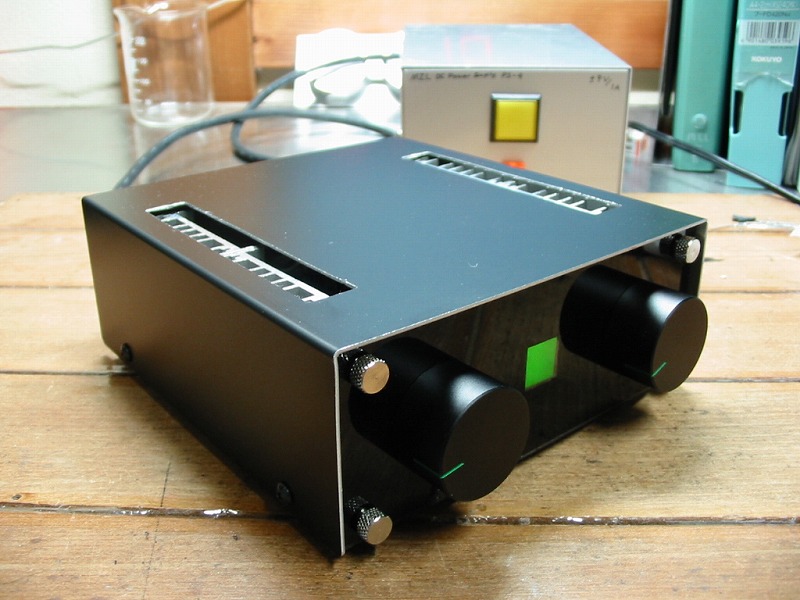

フロントパネル この前製作したOPT式ヘッドホンアンプIA-H2と同様に、フロントパネルは アクリルの背面に黒色塗装をしたものを採用。固定は4つの飾りネジで行っています。 ボリュームは左右独立で、中央に面発光LEDの電源インジケータ。 |
 |

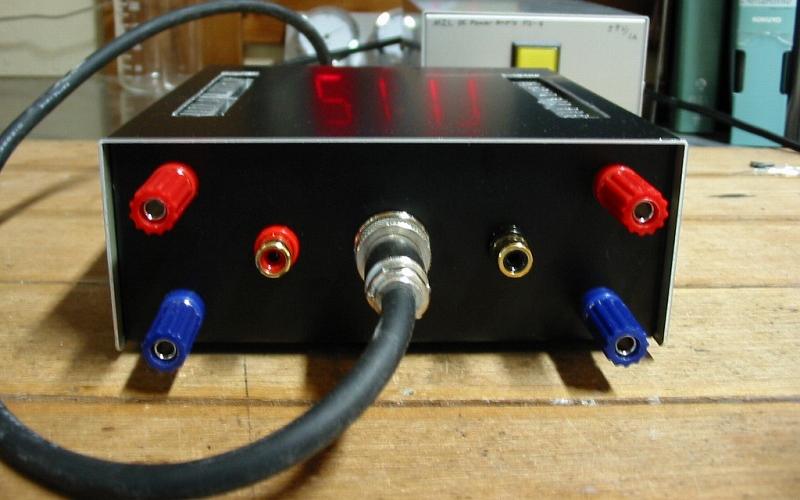

リアパネル 外側から出力端子、入力端子、電源給電用3Pメタルコネクタを配置。 |
 |
|

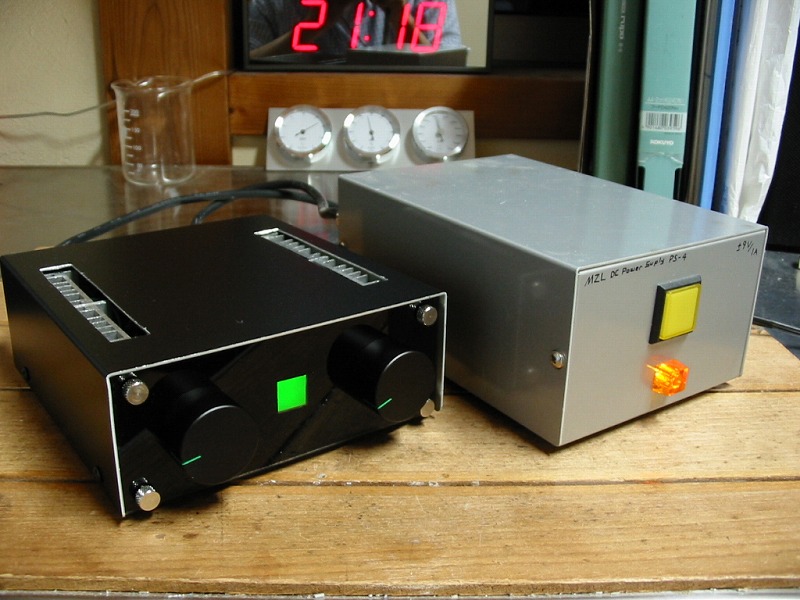

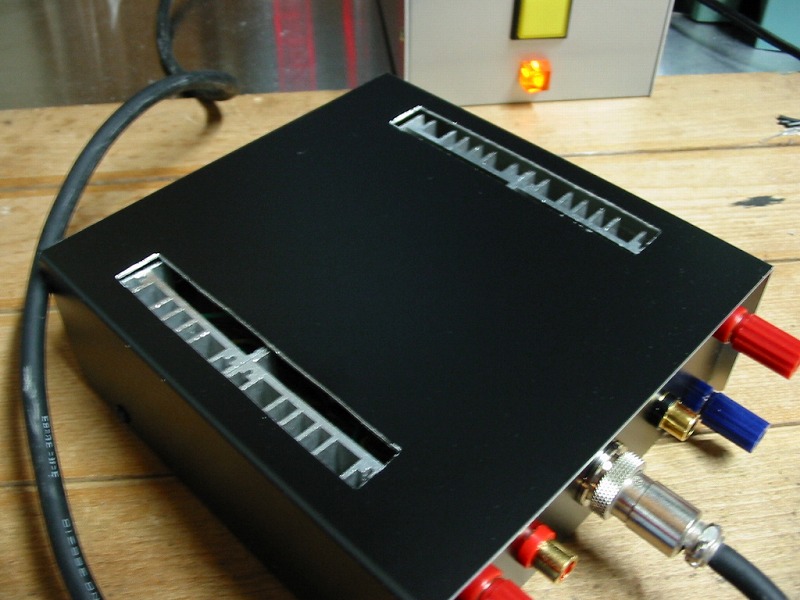

ヒートシンクの上下に、通風用の穴を開けてあります。 電源はMZLのオーディオ用電源PS-4から給電します。 |
 |
