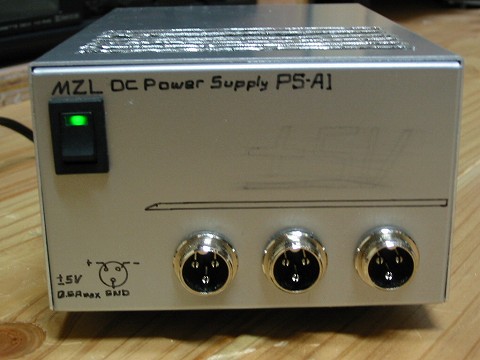

概要
画像拡大±５Ｖ固定、最大600mA出力可能な電源装置です。正電源用と負電源用に
それぞれ、東芝の三端子レギュレーターTA7805S,TA79005Sを使用しています。
また両方の電位が正確に対象となるよう、出力を精密抵抗によって分圧し、
テキサスインスツルメンツ社製のオペアンプOP07Dで三端子レギュレーターを
ドライブしています。この回路はNECのサイトにある三端子レギュレーターの
使い方というユーザーズマニュアルの回路をほぼそのまま使ったものです。
これを作るまではほとんど電源回路の作り方を知らなかったため、
このマニュアルはかなり参考になりました。これから電源を作るという時、
参考回路など、いろいろ便利に使えると思います。安全のための
保護用ダイオードなどもこのマニュアルを参考に追加しました。
なお電流の最大が600mAなのはトランスの容量と、電圧が無駄に高いものを
選んでしまったための発熱の問題があるためです。トランスをしっかり選べば
三端子レギュレーターの定格である1Aまで出力が可能なはずです。

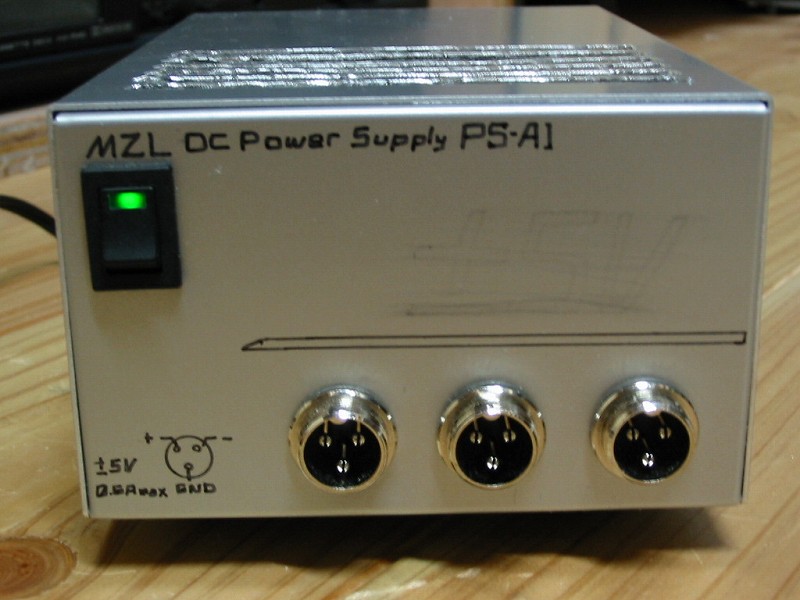

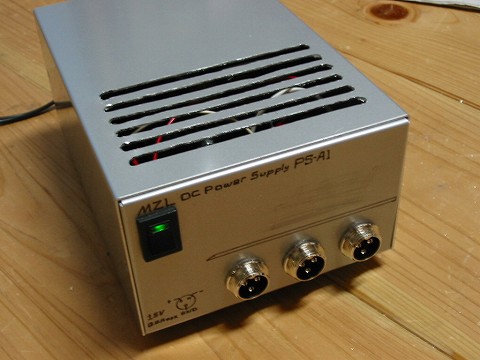

フロントパネル
画像拡大出力電圧固定のため出力用端子３つと電源スイッチのみです。
電源スイッチにはLED付きのシーソースイッチを使っています。
±5Vとパネルに書いた後に消した跡が残っています。

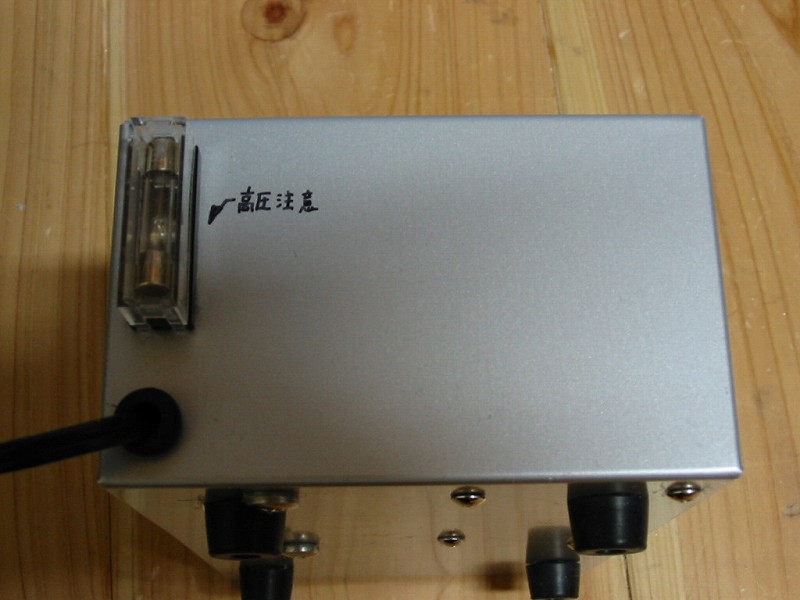

リアパネル
画像拡大リアにはコードとヒューズホルダーのみです。
以前コンセントに差し込んだまま急いでヒューズ交換しようとして
感電してしまったため「高圧注意」と入れておきました。(汗)

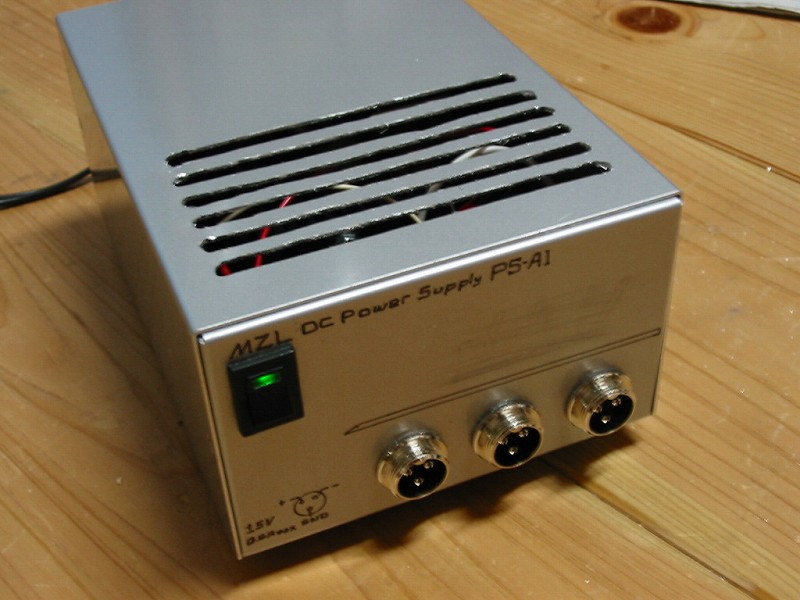

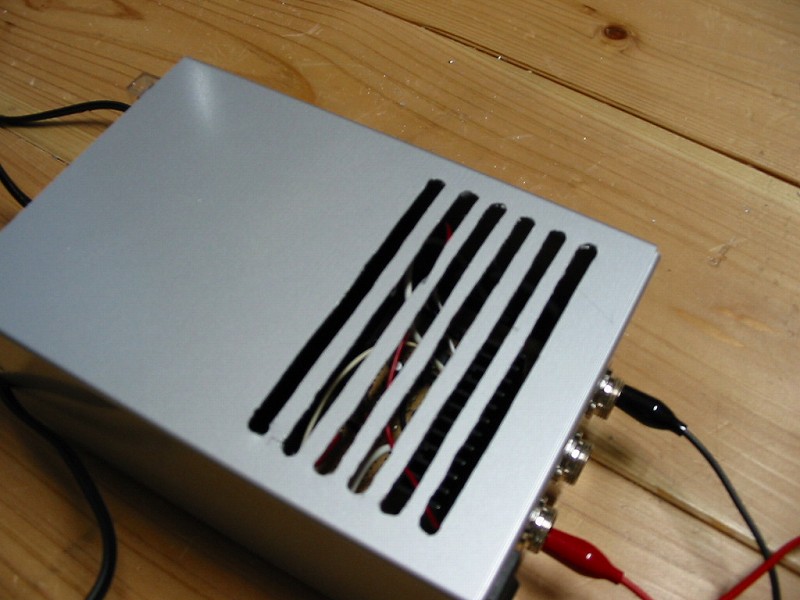

上面排熱孔
画像拡大この作業は面倒だったのでできるだけやりたくなかったのですが、
テストの結果、やはり放熱に問題が生じてしまったので開けました。
ハンドドリルと糸鋸で行った加工は、あんまりきれいではありません。

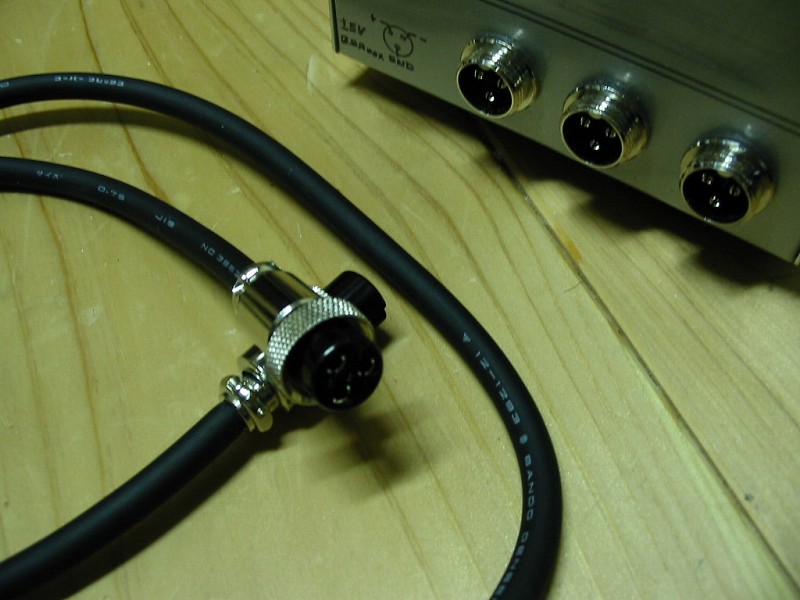

出力端子とコード
画像拡大出力端子にはマイクコネクタを使用して、接続を容易にし、誤配線を防ぐように
なっています。コードには0.75mmsqの３芯を使い電流容量は十二分に確保。

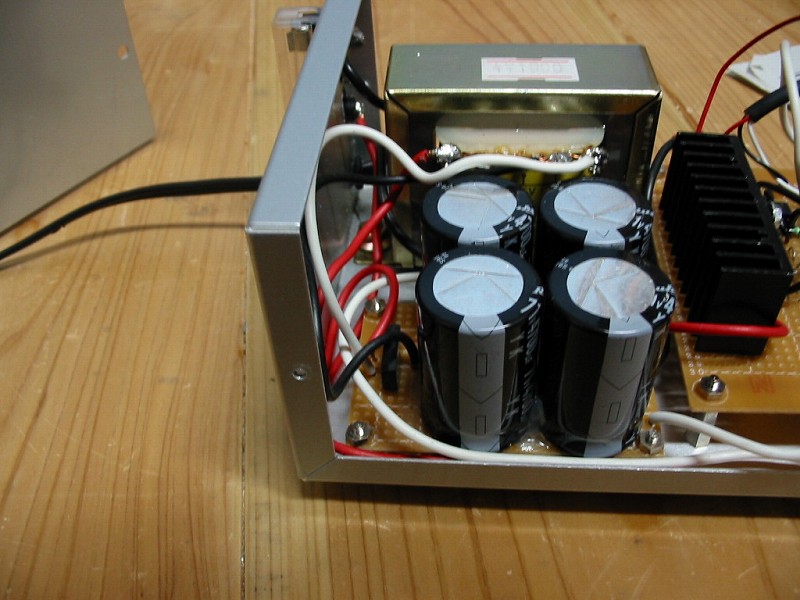

トランス、整流平滑部
画像拡大トランスにはS.E.L(菅野電機)のSP-201を使用。このトランスは20V,1Aです。
このため平滑後には約±14Vdc程度になり、±5V用には無駄が多くなって
しまっています。平滑用コンデンサは秋月電子で売っていた4700uFのものを
それぞれ二パラレルで使用し、10000uF程度の容量を得ています。

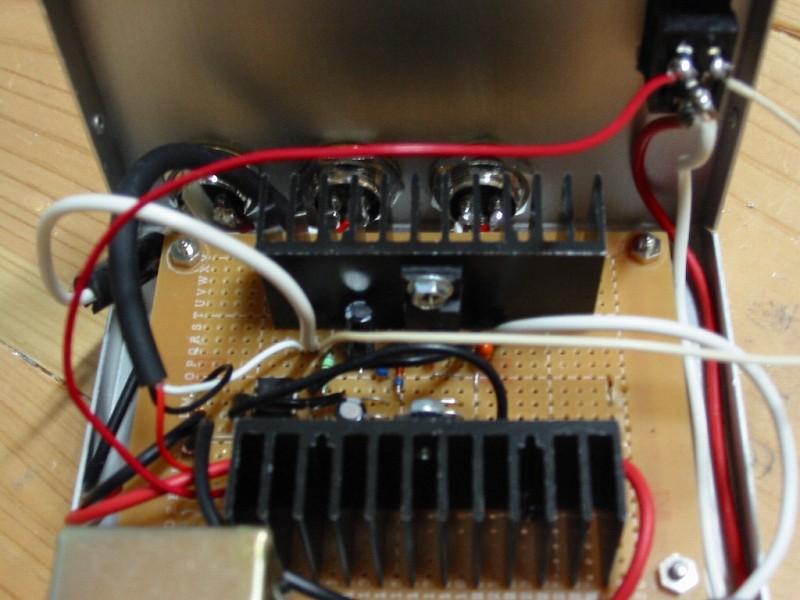

メイン基板
画像拡大あまり素子は多くないですが、配線が込み入っていていて邪魔です。
コネクタ式ではないのでメンテナンス性も低くなっています。

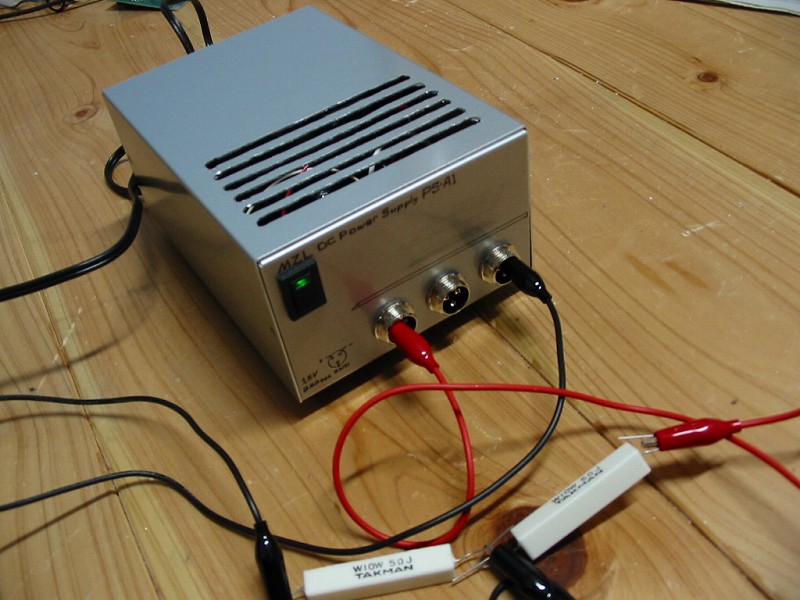

テスト中
画像拡大無理をして1Aで実験しました。やはり発熱が多いため、数分テストしたところ
サーマルシャットダウンしてしまいました。なおこのマイクコネクタは
写真のようにミノムシクリップが使用できます。(お勧めはできませんが)

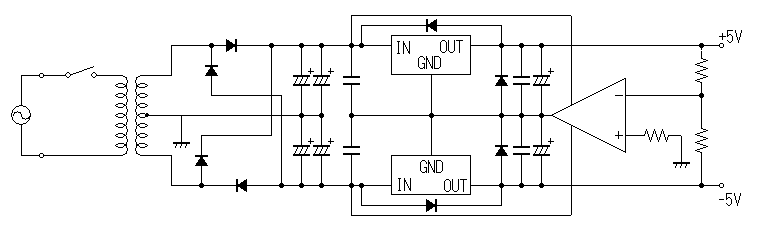

回路図
あまり参考にしない方がよいかと思われます。(間違っている可能性があるため)
