オープンリールデッキ DENON DH-510のページ

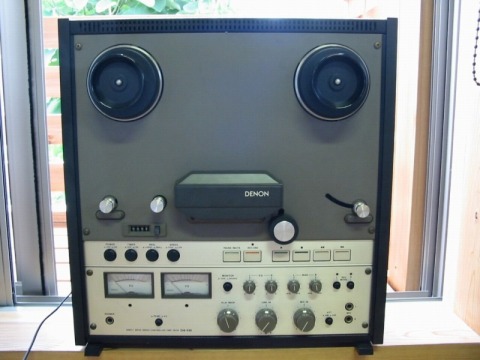

フロントパネル


画像拡大

DENONのオープンリールデッキDH-510、3モータダイレクトドライブ、
3ヘッド、2トラック38cmps機です。このシリーズにはDH-710,610,510の
3グレードがあり、610以上は録再アンプ部がセパレートになり、更に710になると
トランスポートがデュアルキャプスタンになります。DH-710は結構有名のようです。
DH-510でも各所に高い性能がちりばめられているので、満足できると思います。
DENONの民生用オープンデッキはこれら以外見たことが無いんですが、
ロングランだったのか、ただ他に作らなかったのかよくわかりません。


シャーシ


画像拡大

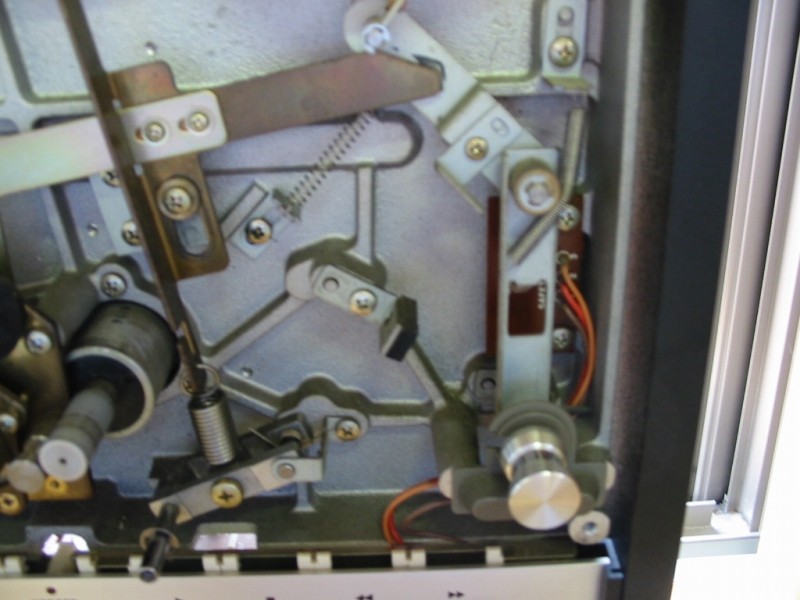

シャーシはダイキャスト?製の肉厚で非常に頑強な物になっています。
また各種リンク機構はシンプルにでき、かつ部品はほとんどすべてが
金属でできていているので故障しづらそうです。

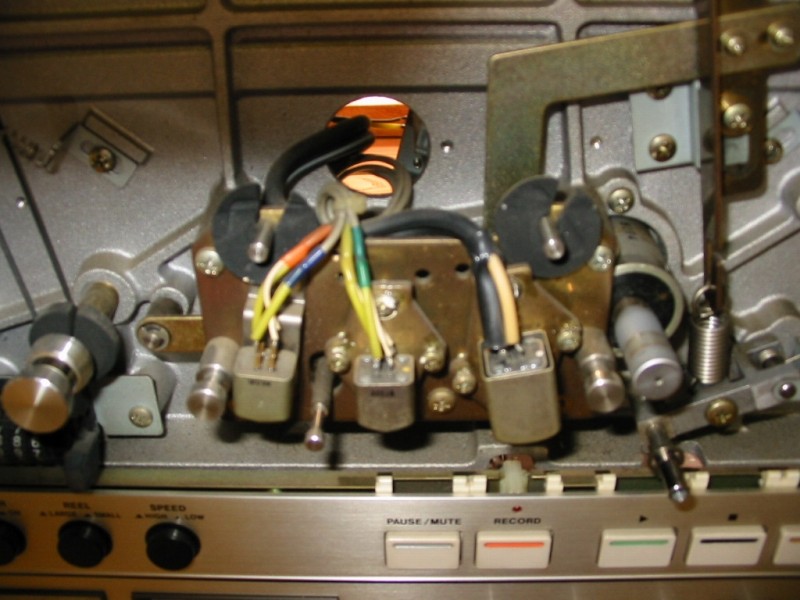

ヘッドまわり


画像拡大

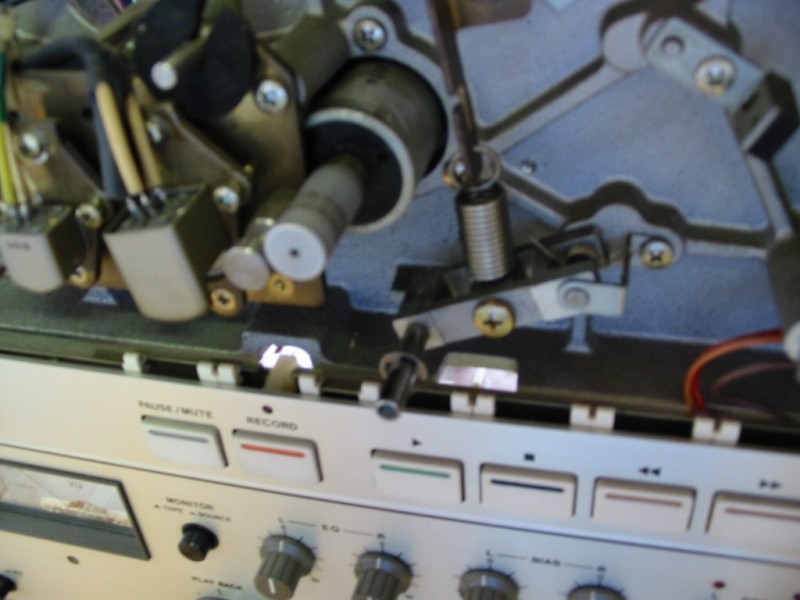

余裕があるオープンデッキだけあり、独立3ヘッド構成になっています。
各ヘッドは金属のプレートに固定されていて、再生ヘッドのみ回路と
シールド線によって結ばれています。2tr38機でも4tr再生ヘッドを持つ
デッキはありますがこのデッキには搭載していません。


キャプスタン、ピンチローラー


画像拡大

非常に太いモーター直結のキャプスタン軸、ピンチローラーのシャフトです。

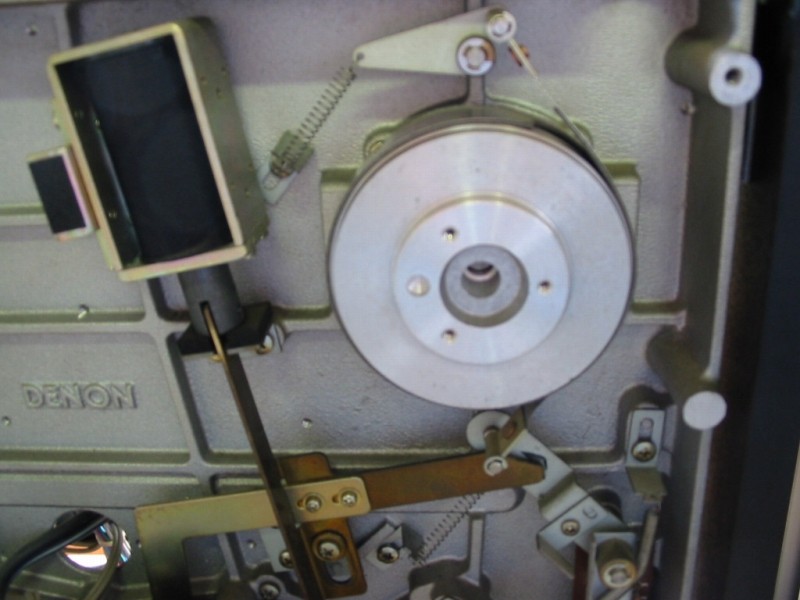

ソレノイド、リール台


画像拡大

ピンチローラーの上下等を担当するソレノイド。リール台は金属製で、
しっかりとした物です。その周りにあるのがブレーキです。一度ここが
へんに曲がっていて、異音を発していましたが曲げ戻して直しました。

テンションアーム


画像拡大

テンションアーム。その後ろに見える基板にセンサが取り付けられていて、
テンションアームが正規の位置に無いと再生しないようになっています。

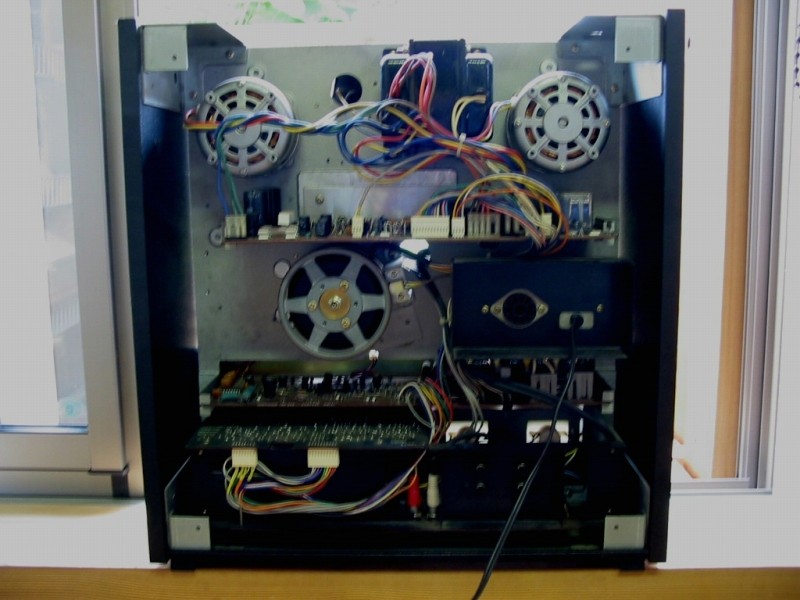

うしろから


画像拡大

後ろから見ると、3つのモータがよくわかります。基板間の配線も
まとめられていることなどもあり、整然とした印象を受けます。

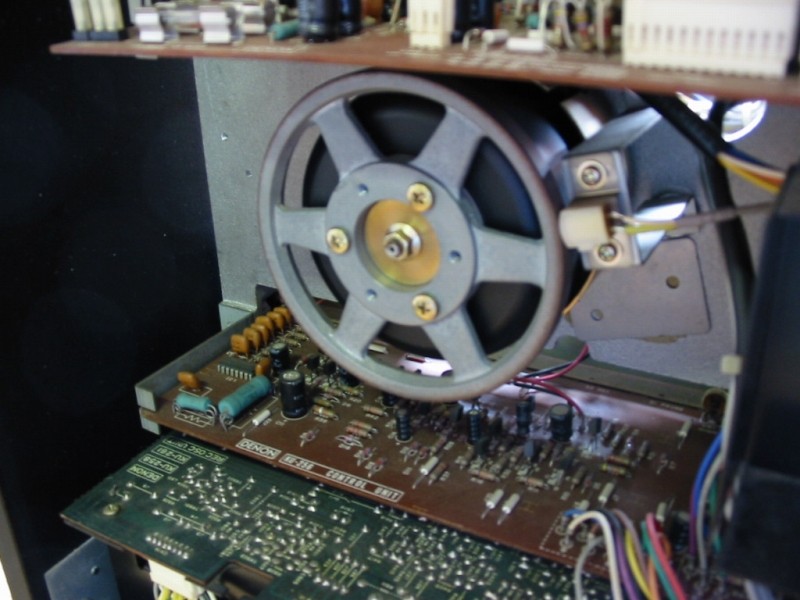

キャプスタンモータ


画像拡大

大型のキャプスタンモータです。後ろのリングとそのわきの
磁気センサーが、回転数を読み取るのに使われているようです。

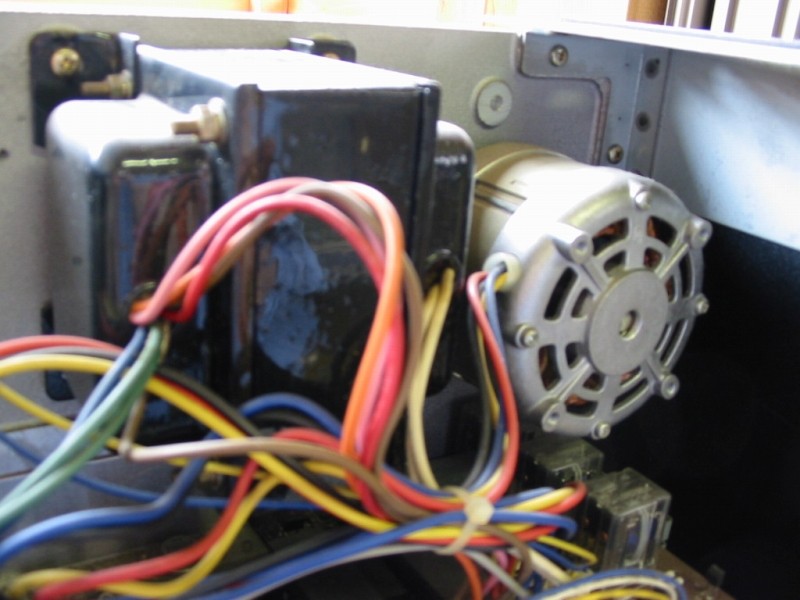

トランスとリールモータ


画像拡大

やはりカセットデッキと比べると大型のパーツが目立ちますね。

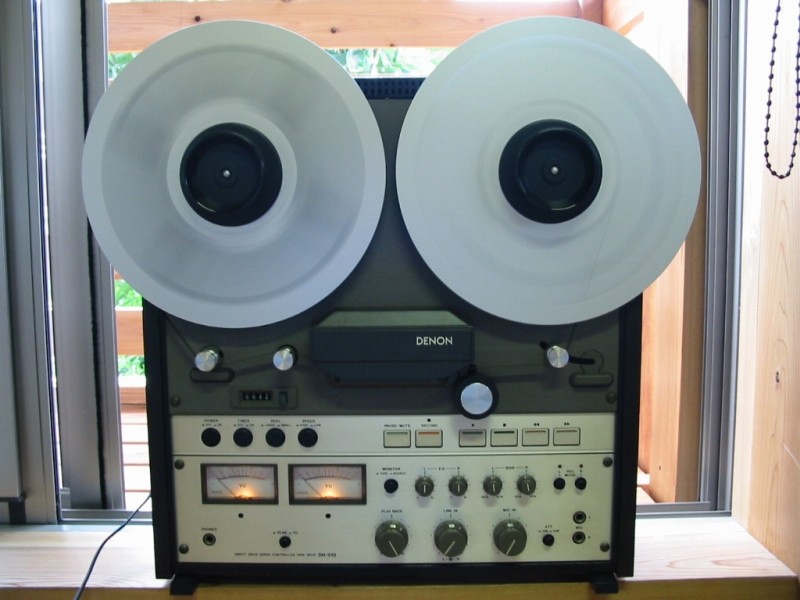

再生中


画像拡大

やはり再生する姿はオープンの醍醐味といっても良いでしょう。

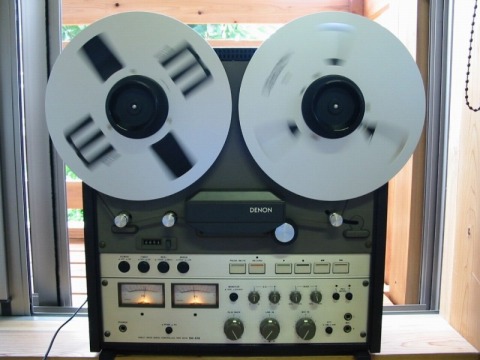

巻き戻し中


画像拡大

巻き戻しは10号リール(直径26cm)が高速で回転し、迫力があります。
今このデッキ用の台を作っていますが、完成はいつになることやら。
